Q-RACK e-bike Ladestation charging station
Q-RACK Fahrrad Park- und Ebike Ladestation wurde speziell entwickelt, um langfristig die Nutzerfreundlichkeit, die Schonung der Hochwertigen Fahrräder bis hin zur Ästhetik der Landschaft und Architektur zu erfüllen.
Made in Germany
DOWNLOAD
Für zusätzliche Informationen und Bestellungen stehen wir Ihnen gerne zur Verfügung: mail@attiadesign.com
Lieferzeit: Bis 24 Wochen
Description
Unser Q-Rack Design verkörpert zeitlose Eleganz und schafft die perfekte Harmonie zwischen moderner Innovation und klassischer sowie zeitgenössischer Architektur. Es wertet die Umgebung auf und setzt neue Maßstäbe für Ansprüche an Design und Ästhetik. Jedes Detail wurde sorgfältig gestaltet, um höchste Funktionalität für den Nutzer zu bieten.
Varianten
Q-RACK Parkstation
- Stellplatz für 2 Fahrräder, anschließbar
- Prallschutz Gummilippe, schont Rahmen, Lack, Räder & Komponenten
- Geometrie kompatibel mit allen Fahrrad-Rahmentypen
- Anlehnbügel an Sockel Base mit Sicherheitsschrauben fixiert
- Sockel Base mit PKW überfahrbar
- System nachrüstbar als E-Bike Ladestation
- Oberfläche Edelstahl geschliffen / RAL Pulverbeschichtung möglich
- Witterungsbeständige Materialien
- Hochwertige Verarbeitung Made in Germany
Q-RACK E-Plug Ladestation
- Stellplatz mit Lademöglichkeit für 2 E-Bikes, anschließbar
- 2 Schuko Steckdosen für verschiedene Ladegeräte
- LED-Beleuchtung 1,5W
- 230V Anschlussstecker, Plug & Play einfache Installation
- Oberfläche Edelstahl
- Spritzwassergeschützt IP44, Überdachung empfohlen
Q-RACK E-Charger Ladestation
- Stellplatz mit Lademöglichkeit für 2 E-Bikes, anschließbar
- 2 Integrierte smart Ladegeräte, mit Spiralkabel und Stecker
- LED-Beleuchtung 1,5W
- 230V Anschlussstecker, Plug & Play einfache Installation
- Oberfläche Edelstahl geschliffen
- Schutzart Gehäuse: IP44 / E-Bike Stecker: kein Schutz, Überdachung notwendig
- Kombination 1 Ladegerät und 1 Schuko Steckdose möglich
- Auswahl eBike-Akkusysteme Bosch, Yamaha, Shimano, Ansmann, BMZ, Brose, Fazua, Specialized uvm.
Q-RACK E-Lock Ladestation
- Stellplatz mit Lademöglichkeit für 2 E-Bikes, anschließbar
- 2 Abspärrbare Fächer mit Schuko Steckdosen
- Fächer für Ladegeräte bis 120x300x70mm,
- Absperrbar mit Fahrradschloss, bis Ø44 mm Durchmesser
- LED-Beleuchtung 1,5W
- 230V Anschlussstecker, Plug & Play einfache Installation
- Oberfläche Edelstahl
- Spritzwassergeschützt IP44, Überdachung empfohlen
Features – Besonderheiten
Optionen und Produktmerkmale die Q-RACK besonders Nutzerfreundlich macht.

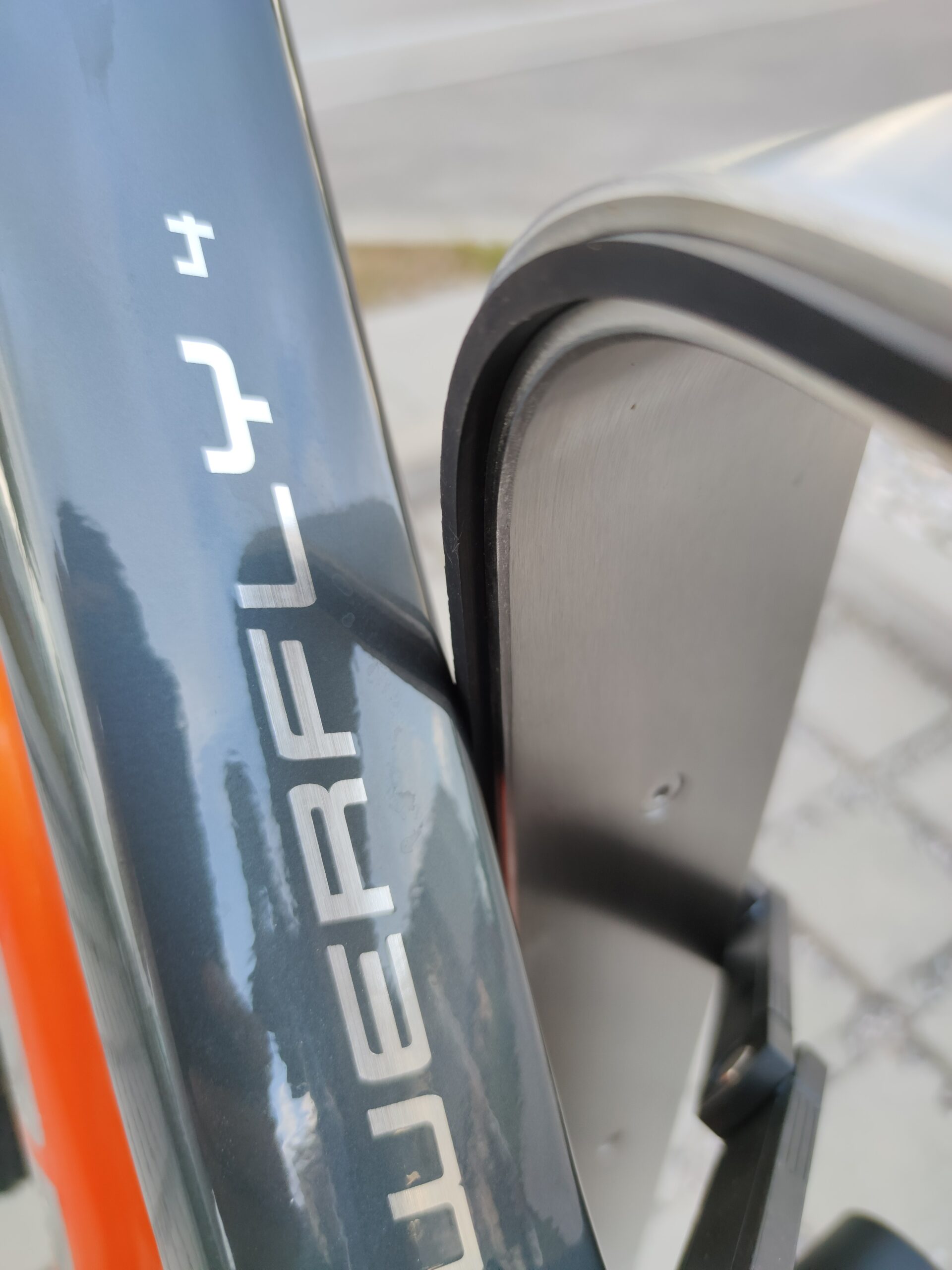

Prallschutz Gummilippe
Schont Rahmen, Lack, Räder & Komponenten
Anschließbarer
Stellplatz für 2 Fahrräder, an den Rädern und oder Rahmen
E-Plug mit Steckdose
2 Schuko Steckdose für verschiedene Ladegeräte, Spritzwassergeschützt ip54, EU, US/Canada und Britain Standard Steckdosen möglich
Haken Kabelaufhängung
Halterung für aufgeräumtes Kabel und Netzwerk
E-Charger mit Ladegerät
E-CHARGER Stecker mit Spiralkabel, für verschiedene E-Bike System
Smart Stecker
Einzelner, doppelter oder dreifacher Stecker kompatibel mit Standard-E-Bike-Systemen. Auswahl: Bosch, Rosenberger, Yamaha, Shimano, DC und andere
Kompatibilität Fahrradtypen
Egal ob E-Bike, holländisches Stadt- oder Damenrad, Mountainbike, Roller, Scooter oder andere Kleinstmobilitätsfahrzeuge, es eignet sich perfekt sogar für Kinderfahrräder
Farben und Personalisierung
Edelstahl oder farblich Personalisiert mit Ihrem Firmen-Corporate CI.

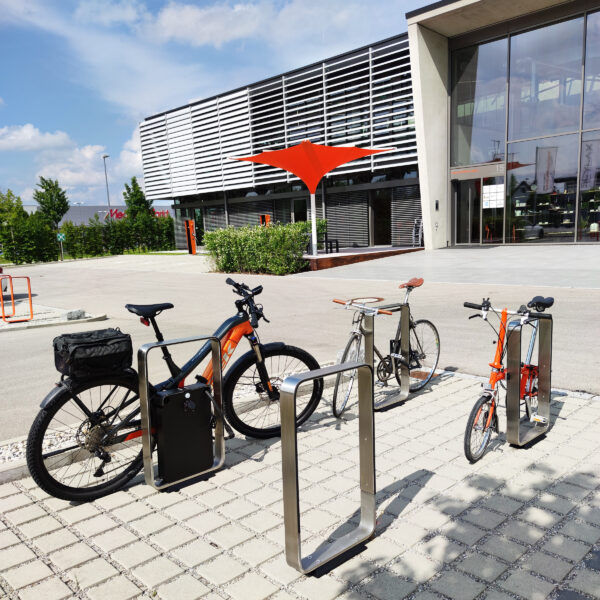

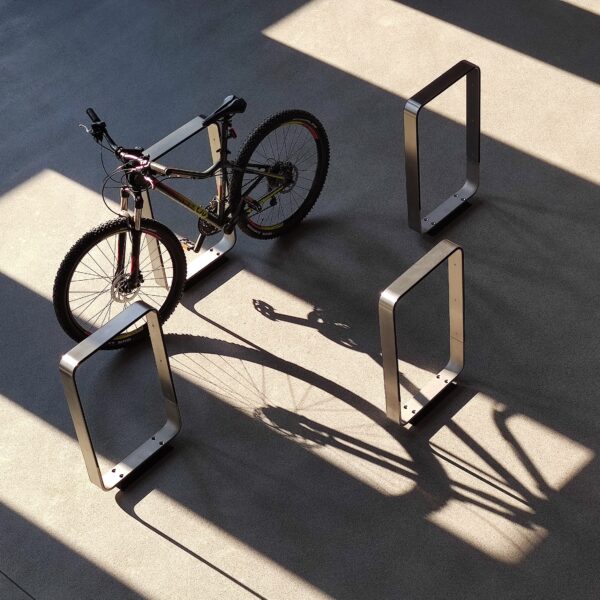

Edelstahl geschliffen
Lichtblau RAL 5012
Tief Orange RAL 2011
Individuelle RAL Farbe
Langlebigkeit
Für langfristig weniger Nutzungspuren empfehlen wir die Standard Edelstahl Variante.
Sichtbarkeit
Aus Sicherheitsgründe z.B. auf PKW Parkplätze oder Fußgängerzonen, empfehlen wir Signalfarben für eine bessere Sichtbarkeit.
Individuelle Farbe
farblich Personalisiert mit Ihrem Firmen-Corporate CI.
Branding Laser Anlassung
Personalisierung mit Ihrem Firmenlogo.
Farben Auswahl
Base Sockel Verankerung
Je nach Bodenbeschaffenheit empfehlen wir verschiedene Verankerungsmöglichkeiten der Base Sockel.
Das Verschraubungsmaterial aus Edelstahl, die Montage und die Elektrifizierung muss vom Fachmann erschafft werden und fachmännisch erfolgen.
Cover Sockel Abdeckung
Schutz-Abdeckung für Lochbild und Verkablung bei demontiertem Rahmen
- Abdeckung aus gefrästem Edelstahl
- Überfahrbar mit dem PKW
- Kompatibel mit Base und Duo-Base
- Dimensionen: 74 x 300 x 6 mm
- Gewicht: 1,0 kg
Base Sockel
Sockel aus gefrästem POM Kunststoff für 1 Parkstation, 2 Fahrräder
- Fixierbar mit Schrauben, max. 12mm Durchmesser, je nach Boden: Betonschrauben, Schwerlastanker, Gewindestangen, Betonfundament
- Kabeldurchführung für E-Ladestation
- Überfahrbar mit dem PKW
- Gewicht: 1,6 kg
Duo-Base Sockel
Sockel aus gefrästem POM Kunststoff für 2 Parkstationen, 4 Fahrräder
- Selbststehend und mit Schrauben zusätzlich fixierbar
- Abstand Anlehnbügel: 1000 mm
- Geeignet für flexible Platzierung
- Kabeldurchführung für E-Ladestation
- Überfahrbar mit dem PKW
- Gewicht: 16 kg
Betonfundament
Die Base Sockel von Q-RACK sind kompatibel mit dem Betonfundament von ERFURT für E-Mobility Ladesäulen
- Integrierte Kabeldurchführungen
- Integrierte Montage Elemente für einfache Installation
- Verschraubung M12
- Dimensionen: 700 x 350 x 170 mm
- Gewicht: 107 kg
Stahlunterkonstruktion
Unterboden Stahlkonstruktion für eine Stabile und sichere Verankerung
- Abstand Anlehnbügel: 1000 mm
- Material: Stahl verzinkt
- Verschraubung Sockel M12
- Dimensionen: 1160 x 387 x 210 mm (Länge x Breite x Tiefe)
- Dimensionen (Länge x Breite x Tiefe) Gewicht:
- 2340 x 387 x 210 mm / 170 kg
- 1160 x 387 x 210 mm / 110 kg
- 2340 x 387 x 210 mm / 170 kg
- 3430 x 387 x 210 mm / 240 kg
Technische Daten
Q-RACK Parkstation
Stellplätze: 2 Fahrräder
Material: Edelstahl 1.4301 (V2A)
Oberfläche: Edelstahl geschliffen / pulverbeschichtet
Materialstärke: 15 mm: 5 + 5 + 5 mm Sandwich
Dimensionen: 500 x 830 x 160 mm
Gummilippe: EPDM, 5mm, Sandwich austauschbar
Gewicht: Parkstation 18 kg
Sockel: 1,6 kg POM gefräst, 10 mm Bohr-Toleranz
Lieferumfang: Rahmen, Gummilippe, Sockel Base,
4 Sichrheitschrauben aus Edelstahl
Abdeckung Kabeldurchführung
2 Beilagscheiben für Verankerung
Korrosionsbeständigkeit: Sehr gut 1.4301 (V2A)
E-Plug Ladestation
Lademöglichkeit: 2 x Schuko Steckdosen
Netzteile: Keine
Schutzart: IP 44
Netzspannung: AC 230V, 2P+PE, max 14A
LED Beleuchtung: Blau, 1.5W, AC, IP65
Dimensionen: 280 x 620 x 78 mm
Installations-Stecker/Buchse: Im Lieferumfang Wieland Steckverbinder
RST16I3 Für Leitung Durchmesser 5,0-9,5 mm
Korrosionsbeständigkeit: Edelstahl geschliffen: Sehr gut 1.4301 (V2A)
Anschluss: El. Anschluss durch Elektrofachkraft nach den einschlägigen Normen: DIN VDE 0100, DIN VDE 0100-520, DIN VDE 0100-410, DIN VDE 0100-420, DIN VDE 0100-430, DIN VDE 0100-520, DIN VDE 0100-530
ACHTUNG! Steckdosen nicht für das Laden von Elektro-PKWs geeignet Nutzung bei Regen ohne Bedachung nicht geeignet
International Standard: Europa, US Canada und UK möglich
E-Charger Ladestation
Lademöglichkeit: 2 x Spiralkabel mit Stecker nach Wahl für Ihren
E-Bike Akku-Typen
Stecker Auswahl: BOSCH, Yamaha, Shimano, Specialized, Ansmann,
BMZ (BROSE, Rotwild, …) und andere
Netzteile: LiOn Smart Charger von ONgineer, originale Netzteile möglich
Ladespannung: 36V
Ladestrom: 4A
Netzspannung: 220-240 V
Eingangsstrom: 0,5 – 0,78 A
Betriebstemperatur: -5 bis 40°C
Schutzart Gehäuse: IP44 / E-Bike Stecker: kein Schutz
LED Beleuchtung: Blau, 1.5W, AC, IP65
Dimensionen: 280 x 620 x 78 mm
Installations-Stecker/Buchse: Im Lieferumfang: Wieland Steckverbinder RST16I3 Für Leitung Durchmesser 5,0-9,5 mm
Korrosionsbeständigkeit: Edelstahl geschliffen: Sehr gut 1.4301 (V2A)
Anschluss: El. Anschluss durch Elektrofachkraft nach den einschlägigen Normen: DIN VDE 0100, DIN VDE 0100-520, DIN VDE 0100-410, DIN VDE 0100-420, DIN VDE 0100-430, DIN VDE 0100-520, DIN VDE 0100-530
ACHTUNG! Nutzung bei Regen ohne Bedachung nicht geeignet
Installation Verankerung
Je nach Bodenbeschaffenheit, sind passende Verankerungsmethoden möglich
Stromanschluß Stecker Konfektion
- Netzspannung: 220 – 240 V
- Leitung Durchmesser: 5,0 – 10,6 mm / Polzahl und Kennzeichnung: 3 L / N / PE
- Anschlussquerschnitt eindrähtig / feindrähtig:2,5 mm² Empfohlen, 1,5 mm² min.
- Kabel länge vom Boden ausstehen lassen: 300 – 400 mm
- Steckverbinder Anschlussart: Schraubanschluss
- Schutzart (IP) IP66/68 (3m;2h) /IP69
- Abmantellänge: 25 mm / Abisolierlänge: 8 mm
Schrauben Verankerung
Je nach Bodenbeschaffenheit muss vom Fachmann die geeignete verankerung der Base und Duo-Base Sockel erschaffen werden
- Typ: Betonschrauben, Schwerlastanker, Gewindestangen, Betonfundament
- Durchmesser: Max. 12 mm
- Beilagscheibe: Ext.Ø 28mm (im Lieferumfang)
- Lochbild: siehe Zeichnung bei Technische Daten
- Material: Edelstahl
Stecker E-Bike System Auswahl
Einzelner, doppelter oder dreifacher Stecker kompatibel mit Standard-E-Bike-Systemen.
Auswahl eBike-Akkusysteme
- Bosch
- Yamaha
- Shimano
- Ansmann
- BMZ
- Brose
- Fazua
- Specialized
- DC uvm.
Explosionszeichnung
Überblick Systemaufbau für Installation
Montageanleitung
Montage und die Elektrifizierung muss fachmännisch erfolgen.
Download
Für 2D und 3D Daten, wenden Sie sich bitte mail@attiadesign.com
Additional information
| Weight | 31 kg |
|---|---|
| Dimensions | 500 × 100 × 800 mm |
| Ausführung | Q-RACK Parkstation, Q-RACK E-Plug, Q-RACK E-Charger, Duo Parkstation, Duo E-Plug, Duo 2E-Plug, Duo E-Plug + E-Charger, Duo E-Charger, Duo 2E-Charger, Beton Fundament |
